Elektrické vlastnosti
1.Elektrické parametry: JSN-SR04T
2.Provozní napětí: DC 5V
3. Klidový proud: 5 mA
4. Celková aktuální práce: 30 mA
5. Frekvence akustické emise: 40 kHz
6.Nejvzdálenější vzdálenost: 4,5 m
7.Slepý: 25 cm

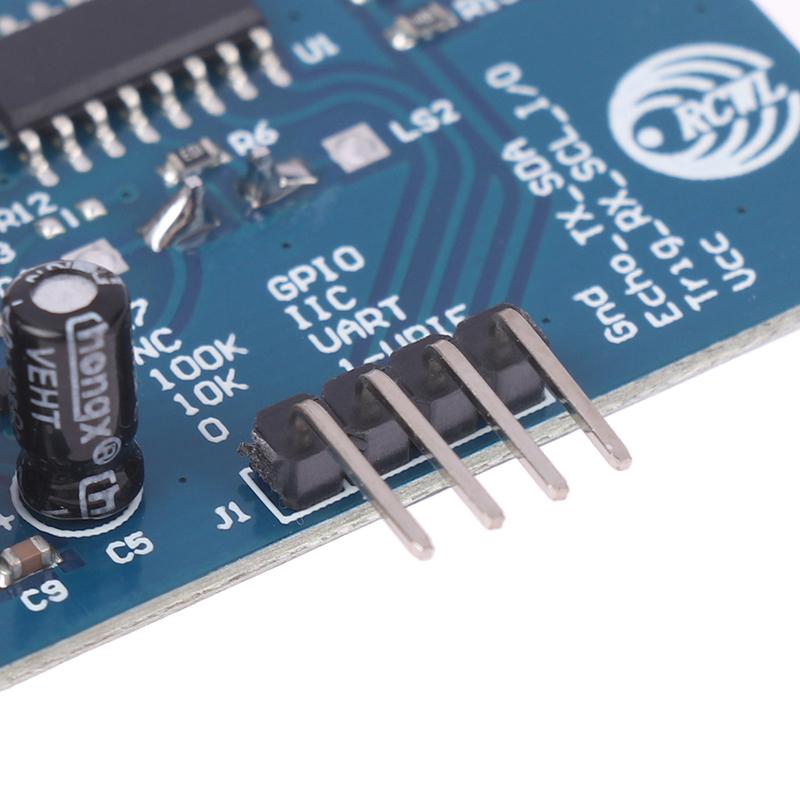

8. Elektroinstalace: + 5V (kladné napájení)
Trig (ovládací strana) RX
Echo (příjemce) TX
GND (negativní)
9.Rozlišení: asi 0,5 cm
10.Úhel: méně než 50 stupňů
11. Pracovní teplota: -10 ~ 70 Celsuis
12.Skladovací teplota: -20 ~ 80 Celsuis
Vlastnosti produktu
1. Malá velikost, snadné použití
2.Nízké napětí, nízká spotřeba energie
3. Vysoká přesnost
4. Silná ochrana proti rušení

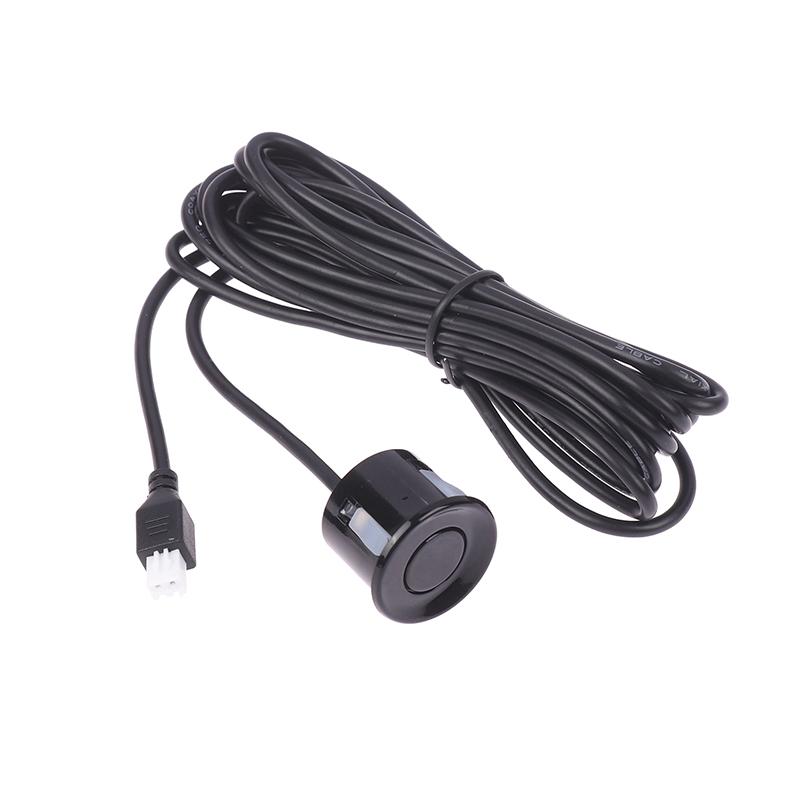

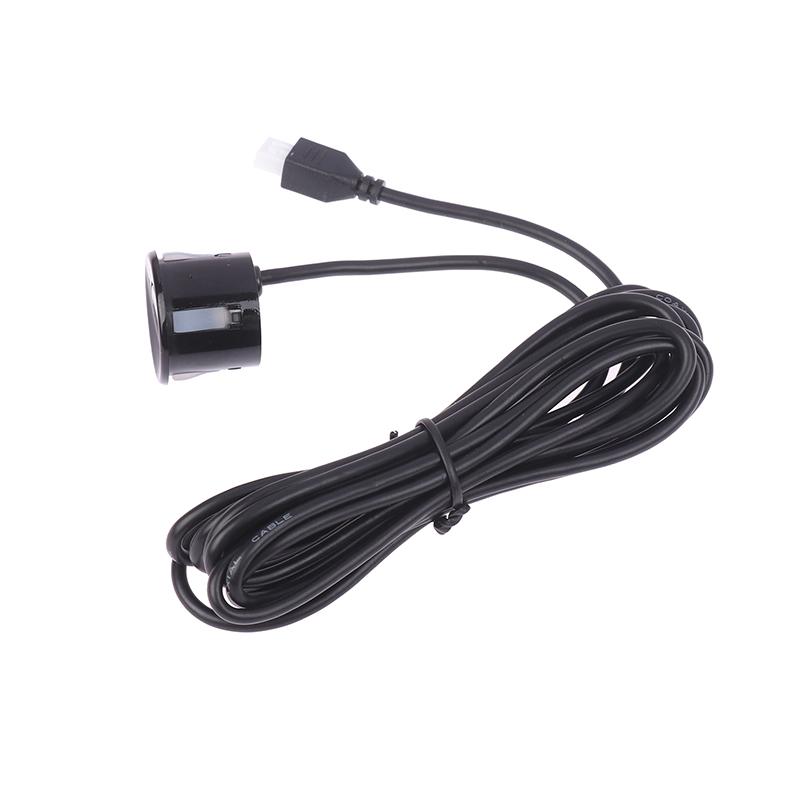

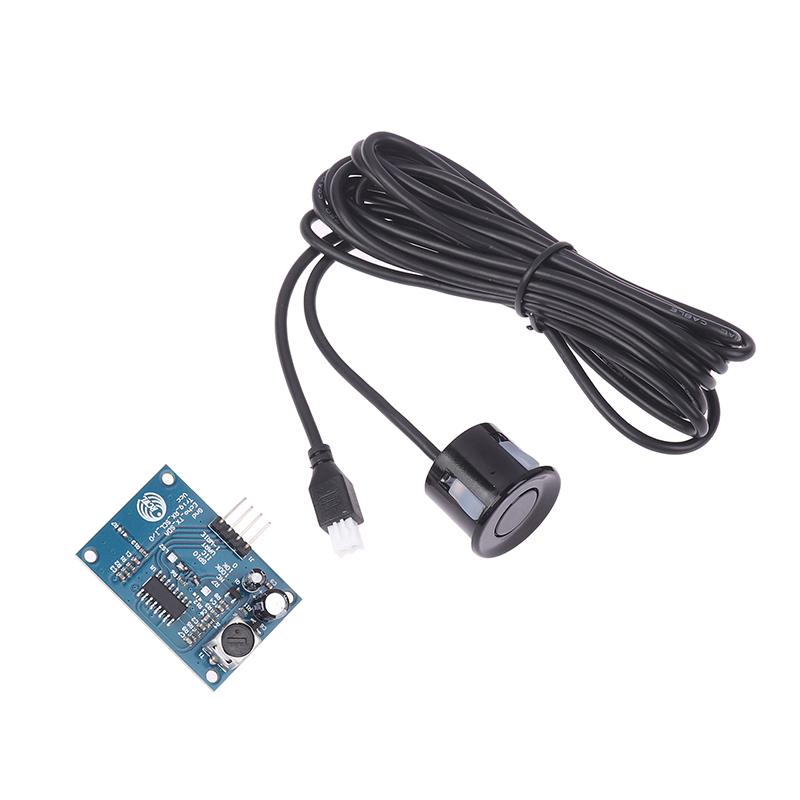

5.Integrovaný s drátěnou vodotěsnou sondou, vhodnou pro mokré, drsné příležitosti měření
aplikace
1.Vodorovná vzdálenost;
2. Vyhýbání se překážkám, automatické řízení;
3.Objekt se přibližuje, dochází k vnímání
4. Řízení dopravy;
5.Zabezpečení, průmyslové řízení;
6.Umělá inteligence a výzkum
Základní princip práce
1. Pomocí umístění spouštění IO portu TRIG na signál vysoké úrovně alespoň 10us;
2. Modul automaticky posílá 8 40KHz Fang Bo, automaticky detekuje, zda se signál vrací;
3. Návrat signálu, vysoká úroveň je na výstupu přes IO port ECHO, doba trvání vysoké úrovně je ultrazvuková od spuštění do návratu. Zkušební vzdálenost = (vysoká úroveň času * rychlost zvuku (340 M/S)) /2;
4. Tento modul používá jednoduchou metodu, řídicí port s 10US nad vysokou úrovní, může čekat na výstup vysoké úrovně na přijímacím portu. Výstup může řídit časovač, když je tento port nízký, může číst hodnotu časovače, tentokrát pro umístění času, lze vypočítat vzdálenost. Takže neustále cyklujte test, který může dosáhnout měření hodnoty vašeho mobilu.
